Gabarit multi-biseaux |
|
Gabarit multi-biseaux |

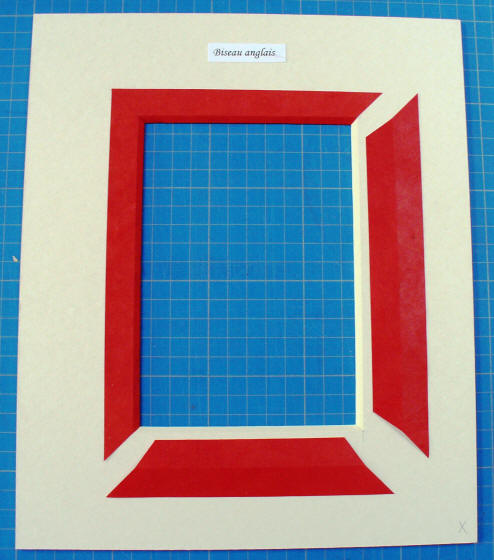

COUPE D’ANGLE DU BISEAU ANGLAIS
avec le côté A du « GABDU »
PLACEMENT DU GABDU : Le gabarit est placé (POINTE VERS SOI) à l’extrémité de la bande de papier.
Voir dessin ci-dessus
IMPORTANT : Le marquage n°1 du gabarit est placé sur le pli de la bande de papier.
Remarque : Le marquage n°1 sert pour le biseau inversé également.
Le marquage n°2 sert pour le « biseau droit » (ouverture à 90°).
PRÉPARATION DES BANDES DE PAPIER :
Couper l’angle gauche par exemple (à 45° et 54°7) en évitant de bouger le gabarit.
Présenter la bande de papier pliée en 2 sur l’arête supérieure du CB (carton à biseau), angle préparé à gauche et marquer l’angle droit au noir.
Ouvrir à nouveau la bande, déplacer le gabarit sur le repère et couper comme précédemment.
X = Position des doigts sur le gabarit pendant la coupe.
